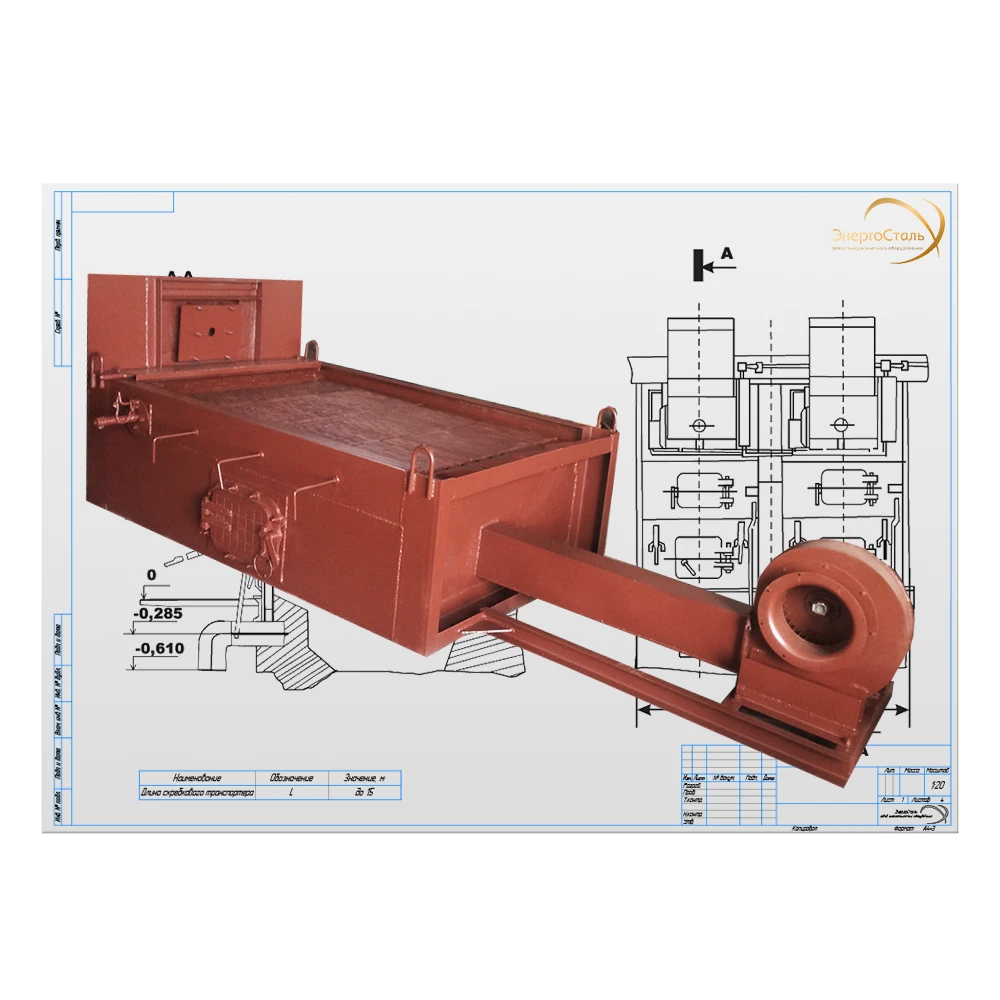

Полумеханические топки ЗП-РПК
оснащены пневмомеханическими забрасывателями и решетками с поворотными колосниками. Они предназначены для сжигания различных видов топлива:
- Каменные угли.
- Бурые угли.
- Антрациты.
Топки применяются под паровыми и водогрейными котлами, а также в промышленных печах.
Преимущества и особенности:
- Эффективный принцип работы: топки обеспечивают непрерывный заброс топлива на горящий слой.
- Интенсивное нижнее зажигание: благодаря равномерному поджигу свежего топлива по всей площади решетки топки успешно работают с трудновоспламеняющимися видами топлива, включая бурые угли с высокой влажностью.
- Комбинированная подача топлива: совмещение механического и пневматического заброса обеспечивает оптимальное сжигание пылевых фракций.
- Автоматизация процесса: конструкция позволяет эффективно автоматизировать управление горением, что снижает трудозатраты и повышает стабильность работы.
Эти топки идеально подходят для объектов, где требуется надежное и гибкое решение для сжигания различных типов угля и антрацитов.
Технические характеристики топок механических с шурующей планкой (ТШПм)
| Наименование | |||||
|---|---|---|---|---|---|
| Номинальная производительность, МВт | |||||
| КПД, %, не менее | |||||
| Вид топлива | |||||
| Диапазон изменения нагрузки, % | |||||
| Ширина колосникового полотна, м | |||||
| Длина колосникового полотна, м | |||||
| Активная площадь полотна, м² | |||||
| Максимальный размер куска, мм, не более | |||||
| Влажность топлива, %, не более | |||||
| Зольность топлива, %, не более | |||||
| Содержание мелочи (0-6мм), %, не более | |||||
| Коэффициент избытка воздуха, не более | |||||
| Средний срок службы, лет | |||||
| Габаритные размеры, LxB(по решетке)xH, м | |||||
| Масса, кг | |||||
Таблица запчастей (ЗП РПК)
| Наименование, номер чертежа | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТЧЗМ-2-2,7/4,0 | ТЧЗМ-2-2,7/5,6 | ТЧЗМ-2-2,7/6,5 | ТЧЗМ-2-2,7/8,0 | ТЧЗ-2-2,7/6,5 | ТЧЗ-2,7/5,6 | ТЧЗ-2,7/8,0 | ТЧЗ-4,92/8,0 | ТЧМ-2,33/6,5 | ТЧМ-2,7/6,5 | ТЧМ-2,7/8,0 | ТЧМ-3,07/5,6 | ТЧМ-4,55/8,0 | Масса 1шт., кг | |
| Колосник (6 отв.) 6-30-26 | 2772 | 3780 | 3,4 | |||||||||||
| Держатель средний (6 отв.) 6-30-2 | 396 | 540 | 2,0 | |||||||||||
| Держатель левый (6отв.) Т 9.05.001 | 66 | 90 | 3,75 | |||||||||||
| Держатель правый (6 отв.) Т 9.05.002 | 66 | 90 | 3,75 | |||||||||||
| Валик 6-30-9 | 400 | 536 | 608 | 736 | 600 | 528 | 720 | 1288 | 525 | 600 | 720 | 594 | 1196 | 0,126 |
| Ролик 6-30-25 | 350 | 469 | 532 | 644 | 525 | 462 | 630 | 1196 | 450 | 525 | 630 | 528 | 1104 | 4,9 |
| Колосник (5отв.) Т 220.13.001 | 1750 | 2345 | 2600 | 3220 | 2625 | 2310 | 3150 | 5980 | 2250 | 2625 | 3150 | 2640 | 5520 | 3,2 |
| Держатель средний (5 отв.) Т 220.13.004 | 300 | 402 | 456 | 552 | 450 | 396 | 540 | 1104 | 375 | 450 | 540 | 462 | 1012 | 2,15 |
| Держатель левый (5 отв.) Т 220.13.002 | 50 | 67 | 76 | 92 | 75 | 66 | 90 | 92 | 75 | 75 | 90 | 66 | 92 | 3,7 |
| Держатель правый(5отв.) Т220.13.003 | 50 | 67 | 76 | 92 | 75 | 66 | 90 | 92 | 75 | 75 | 90 | 66 | 92 | 3,7 |
| Валик соединительный 6-30-19 | 75 | 6,6 | ||||||||||||
| Валик соединительный 6-30-20 | 66 | 7,8 | ||||||||||||
| Валик соединительный 401.4.05 | 50 | 67 | 76 | 92 | 75 | 66 | 90 | 75 | 90 | 7,2 | ||||
| Валик соединительный 6-30-22 | 92 | 13,0 | ||||||||||||
| Валик соединительный Т93.07.001 | 92 | 14,2 | ||||||||||||
| Цепь Т220.06.010 | 8 | 119 | ||||||||||||
| Цепь Т244.02.010 | 8 | 85,1 | ||||||||||||
| Цепь Т246.02.010 | 8 | 7 | 129 | |||||||||||
| Цепь Т247.06.010 | 8 | 14 | 13 | 153 | ||||||||||
| Цепь Т9.08.010 | 8 | 8 | 130 | |||||||||||
| Цепь Т16.04.010 | 8 | 8 | 150 | |||||||||||
| Цепь Т15.04.010 | 8 | 9 | 115 | |||||||||||
| Колосник (задний) Т22.00.007А | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 7,8 | ||||||
| Кронштейн Т160.00.001 | 10 | 10 | 10 | 10 | 10 | 10 | 3,5 | |||||||
| Подвеска Т249.03.001 | 12 | 12 | 12 | 12 | 12 | 12 | 7,02 | |||||||
| Подвеска Т220.05.002 | 12 | 12 | 12 | 12 | 12 | 12 | 6,0 | |||||||
| Уплотнение среднее Т9.01.0071 | 6 | 10 | 12 | 16 | 12 | 10 | 16 | 16 | 12 | 12 | 16 | 10 | 16 | 17,9 |
| Уплотнение правое Т15.01.001 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 14,7 | |||||
| Уплотнение левое Т15.01.002 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 14,7 | |||||
| Уплотнение правое Т9.01.001 | 1 | 1 | 1 | 1 | 1 | 17,8 | ||||||||
| Уплотнение левое Т9.01.002 | 1 | 1 | 1 | 1 | 1 | 17,8 | ||||||||
| Уплотнение заднее левое Т22.02.001 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 12,6 | |||||
| Уплотнение заднее правое Т22.01.002 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 12,6 | |||||
| Вал передний Т82.06.000 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 942 | ||||
| Вал задний Т298.01.090 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 760 | ||||
| Вал задний Т362.01.13.000 | 1 | 678 | ||||||||||||
| Вал передний Т362.01.12.000 | 1 | 832 | ||||||||||||
| Звёздочка Т9.02.002 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 7 | 8 | 8 | 9 | 48,0 | ||
| Звёздочка Т20.02.002 | 14 | 13 | 55,5 | |||||||||||
| Шкив Т9.03.002 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 5 | 6 | 7 | 43,5 | |||
| Шкив Т220.04.005 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 38,0 | |||
| Шкив Т225.03.002 | 14 | 13 | 40,0 | |||||||||||
| Корпус подшипника Т9.02.003 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 25,0 | |
| Винт натяжной Т22.02.001-01 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 7,2 | ||
| Винт натяжной Т22.02.001-02 | 2 | 5,8 | ||||||||||||
| Корпус подшипника Т220.04.002 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 19,5 | ||
| Винт (удаление провала) Т298.01.040 | 4 | 5 | 6 | 8 | 20,2 | |||||||||
| Опора средняя Т298.01.050 | 2 | 3 | 4 | 4 | 6,0 | |||||||||
| Опора глухая Т298.01.060 | 4 | 5 | 6 | 8 | 4,9 | |||||||||
| Опора приводная Т298.01.070 | 1 | 1 | 1 | 2 | 7,4 | |||||||||
| Опора Т298.01.080 | 1 | 1 | 1 | 2 | 5,9 | |||||||||
| Ролик Т298.02.001А | 21 | 34 | 43 | 62 | 96 | 43 | 62 | 40 | 91 | 6,4 | ||||
| Рама СУ 9.1.31.21 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 4 | 12,7 | |||||
| Привод ПТБ-1200 Т166.00.000 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1000 | ||
| Коробка скоростей (ПТБ-1200) Т166.01.000 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 75,0 | ||
| Колесо червячное 483.1.15 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 168,0 | ||
| Червяк (ПТБ-1200) 483.1.07 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 17,9 | ||
| Корпус (коробки скоростей) Т166.01.004 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 41,0 | ||
| Полумуфта (топки) 483.20 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 33,5 | ||
| Полумуфта (привода) 483.21 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 30,0 | ||
| Привод РТ-3000 Т493 | 1 | 1 | 2250 | |||||||||||
| Наконечник средний 401.5.04 | 3 | 4 | 4 | 5 | 9 | 16,2 | ||||||||
| Наконечник крайний Т9.07.002 | 2 | 2 | 2 | 2 | 2 | 27,0 | ||||||||
| Шлакосниматель средний 401.5.02 | 3 | 4 | 4 | 5 | 9 | 55,0 | ||||||||
| Шлакосниматель крайний Т9.07.001 | 2 | 2 | 2 | 2 | 2 | 80,0 | ||||||||
| Уплотнение правое (заднее) Т9.01.003 | 1 | 1 | 1 | 1 | 1 | 12 | ||||||||
| Уплотнение левое (заднее) Т9.01.004 | 1 | 1 | 1 | 1 | 1 | 12 | ||||||||
| Створка (клапана) Т225.01.301 | 24 | 8 | 20 | 68,0 | ||||||||||
| Створка (клапана) Т363.01.11.001 | 8 | 8 | 8 | 65,0 | ||||||||||
