АВТОПОДАЧА УГЛЯ — КОГДА НУЖНА СТАБИЛЬНОСТЬ РЕЖИМОВ И МЕНЬШЕ РУЧНОГО ТРУДА
ВОДОГРЕЙНЫЕ КОТЛЫ КВм — МЕХАНИЧЕСКАЯ ПОДАЧА ТШПм, РОВНАЯ РАБОТА В СЕЗОН
КВм — выбор для площадок с длительной нагрузкой и строгим графиком: механическая топка ТШПм даёт равномерную подачу топлива, снижает работу смены и держит температуру без «провалов». Заводская обвязка, двухходовой газоход, обслуживание по понятным регламентам. Диапазон мощностей 0,8–2,5МВт — подберём конфигурацию под ваш CAPEX/OPEX, от склада до северного посёлка.

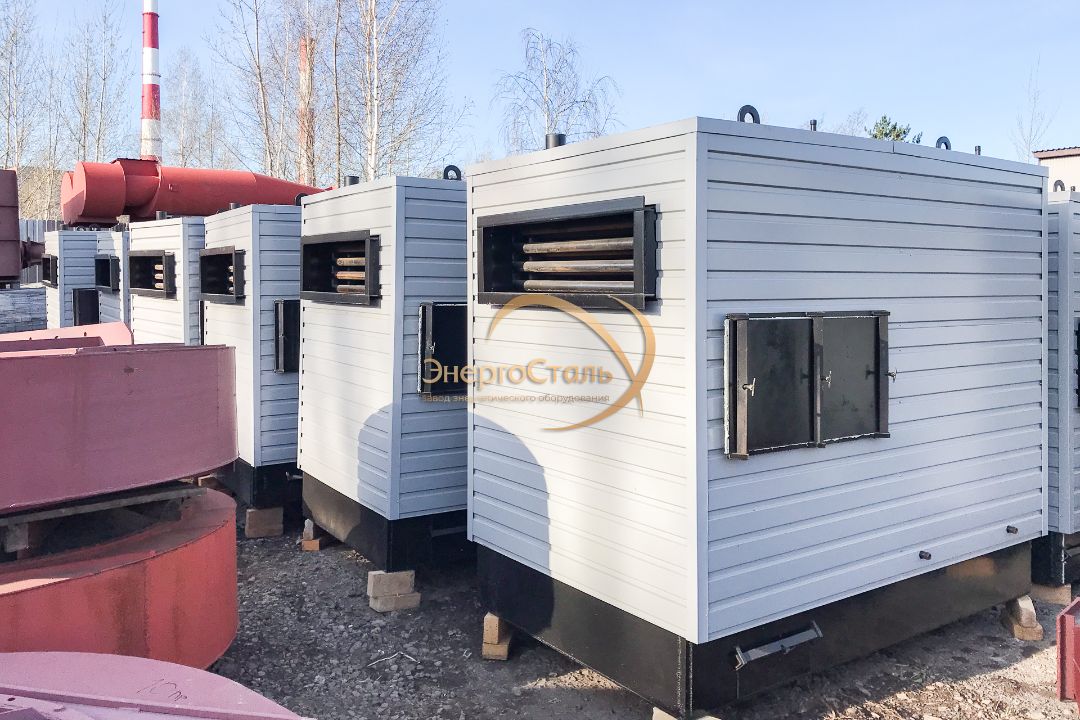

КВм на площадке «ЭнергоСталь»

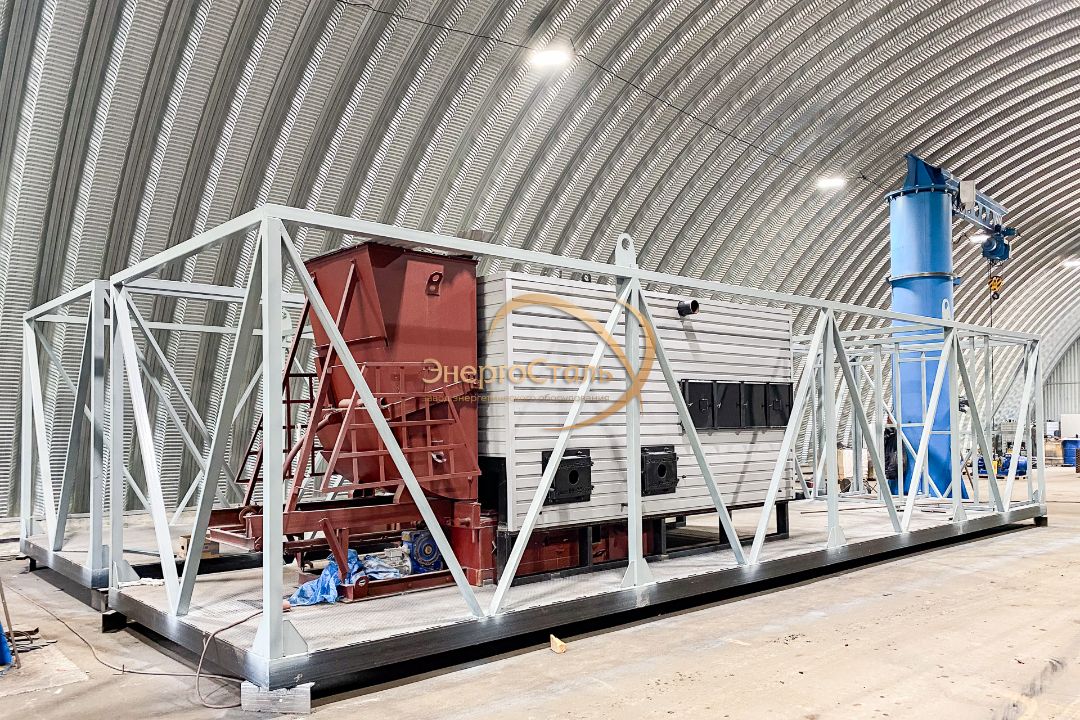

КВм в цехе — сборка МКУ

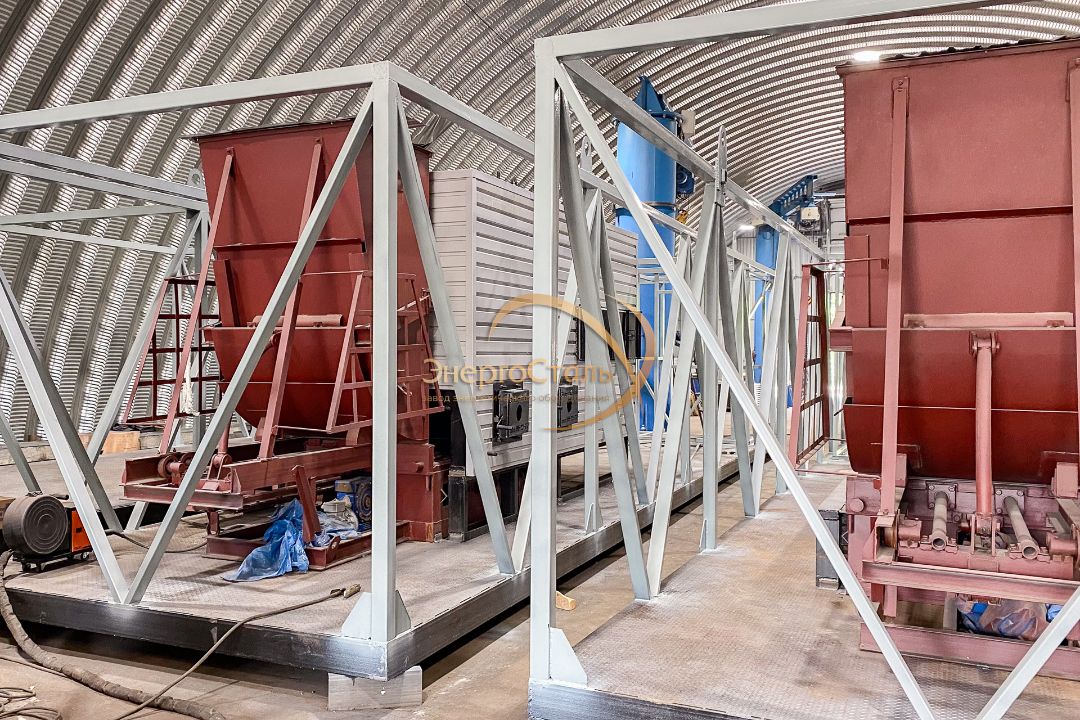

Две топки ТШПм в обрешётке

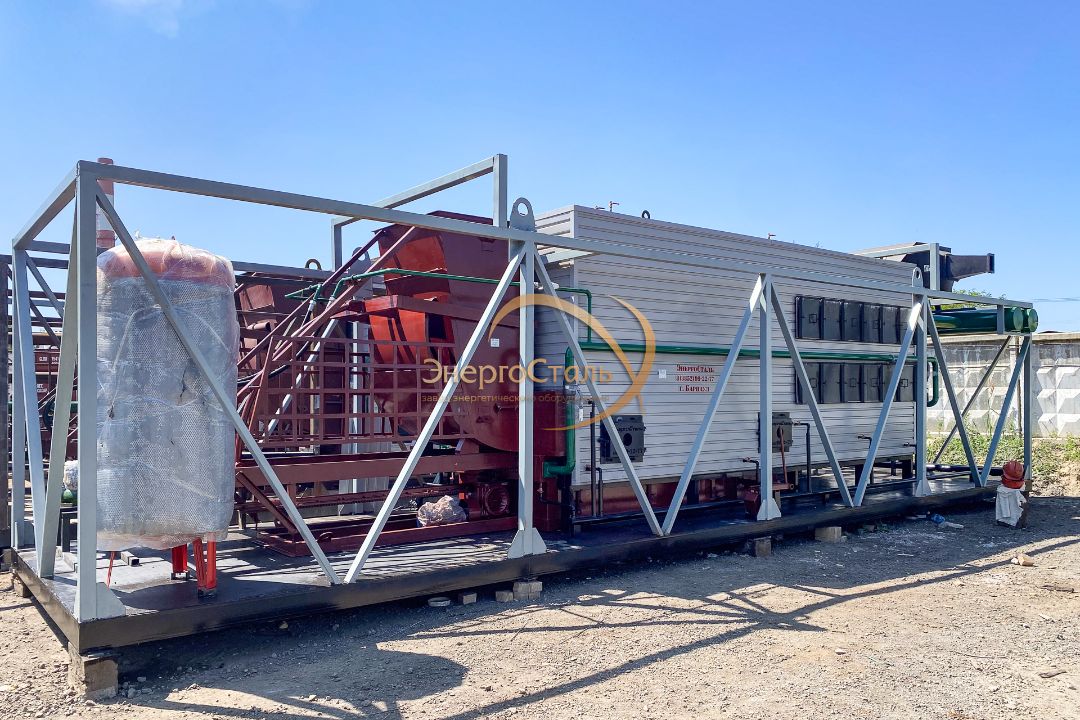

Блок-модуль МКУ: КВм-2,5МВт + ТШПм-2,5МВт

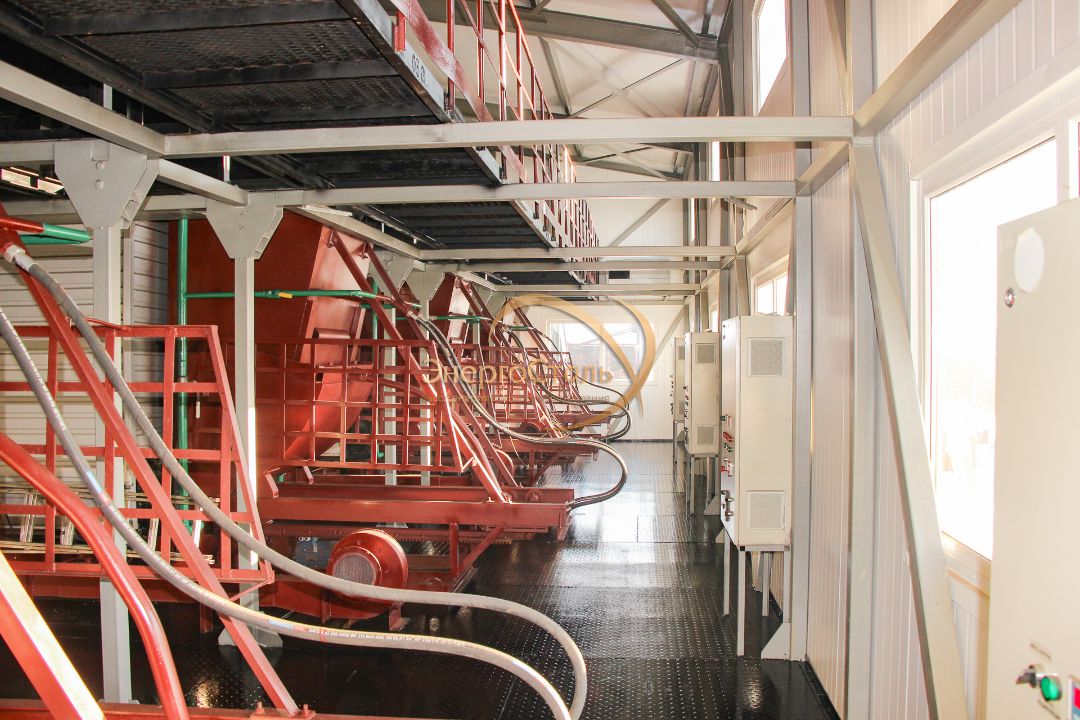

Рабочая МКУ: каскад КВм×4
КВм — водогрейные котлы с механической подачей угля (ТШПм)
Серия КВм предназначена для нагрева воды до 95 °С в системах отопления при принудительной циркуляции и рабочем давлении до 0,6 МПа. Подача топлива механизированная — топка ТШПм: ровные режимы, меньше ручного труда, устойчивость в графике.
Конструктив
- Газоплотная трубная часть на раме с лёгкой обмуровкой.
- Обмуровка: прошивные базальтовые маты + профлист.
- Монтаж на ровной площадке — без капитального фундамента (по проекту).
Гидравлика и тяга
- Диаметр труб — 48–57 мм (по мощности), устойчивость к накипи при воде средней жёсткости.
- Двухходовой газоход, ревизионные лючки для быстрой очистки.
- Рабочее давление до 0,6 МПа, разрежение в топке 20–40 Па.
Комплектация и линии
- Топка ТШПм, линия углеподачи/скиповый подъёмник — по ТЗ.
- Линия шлакозолоудаления, циклон/золоуловитель, дымосос, сетевые/питательные насосы.
- Поставка одним транспортабельным блоком; готовая обвязка и автоматика.
Технические характеристики (серия КВм)
| Модель | Теплопроизводительность | Отапливаемая площадь / объём | Гидр. сопротивление | Номинальный расход воды | T дымовых | Разрежение в топке | Расход расчётного топлива* | Габариты блока Д×Ш×В, мм | Габариты компоновки Д×Ш×В, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|---|
| КВм-0,8 | 0,8МВт (0,69) | 8000 м² / 20000 м³ | ≤0,10 МПа | 27,6 м³/ч | 200–280 °С | 20–40 Па | 168/287 кг/ч | 2880×2215×2230 | 4470×2215×2740 | 3300 кг |
| КВм-1,16 | 1,16МВт (1,0) | 11600 м² / 29000 м³ | ≤0,10 МПа | 40,0 м³/ч | 200–280 °С | 20–40 Па | 210/359 кг/ч | 3080×2385×2230 | 4870×2385×2720 | 3600 кг |
| КВм-1,45 | 1,45МВт (1,25) | 14500 м² / 36250 м³ | ≤0,10 МПа | 50,0 м³/ч | 200–280 °С | 20–40 Па | 262/449 кг/ч | 3440×2385×2230 | 5270×2385×2720 | 4000 кг |
| КВм-1,74 | 1,74МВт (1,5) | 17400 м² / 43500 м³ | ≤0,10 МПа | 60,0 м³/ч | 200–280 °С | 20–40 Па | 315/538 кг/ч | 4210×2635×2705 | 5785×3205×3035 | 5000 кг |
| КВм-2,0 | 2,0МВт (1,75) | 20000 м² / 50000 м³ | ≤0,10 МПа | 69,0 м³/ч | 200–280 °С | 20–40 Па | 367/628 кг/ч | 4310×2635×2705 | 6735×3205×3035 | 5300 кг |
| КВм-2,5 | 2,5МВт (2,15) | 25000 м² / 62500 м³ | ≤0,10 МПа | 86,0 м³/ч | 200–280 °С | 20–40 Па | 451/772 кг/ч | 4550×2635×2705 | 6950×3205×3035 | 5800 кг |
* Расчётное топливо: каменный уголь Q≈5750 ккал/кг; бурый уголь Q≈3800 ккал/кг.
