ТЕПЛО БЕЗ «ТАНЦЕВ С БУБНОМ» — КОГДА НУЖНО ПРОСТО, НАДЁЖНО И ДЕШЕВО В СЕРВИСЕ
Водогрейные котлы КВр — ручная подача угля, надёжность в любой мороз
Классические стальные КВр для систем отопления: без дефицитной электроники и сложных механизмов — запускаются на ровной площадке, держат график в посёлках и на промплощадках.
Работают на каменном/буром угле, устойчивы к воде средней жёсткости, легко обслуживаются штатной сменой.
Диапазон типоразмеров 0,15–2,0МВт — подберём мощность «в размер» объекта и бюджета, от склада до северного посёлка.

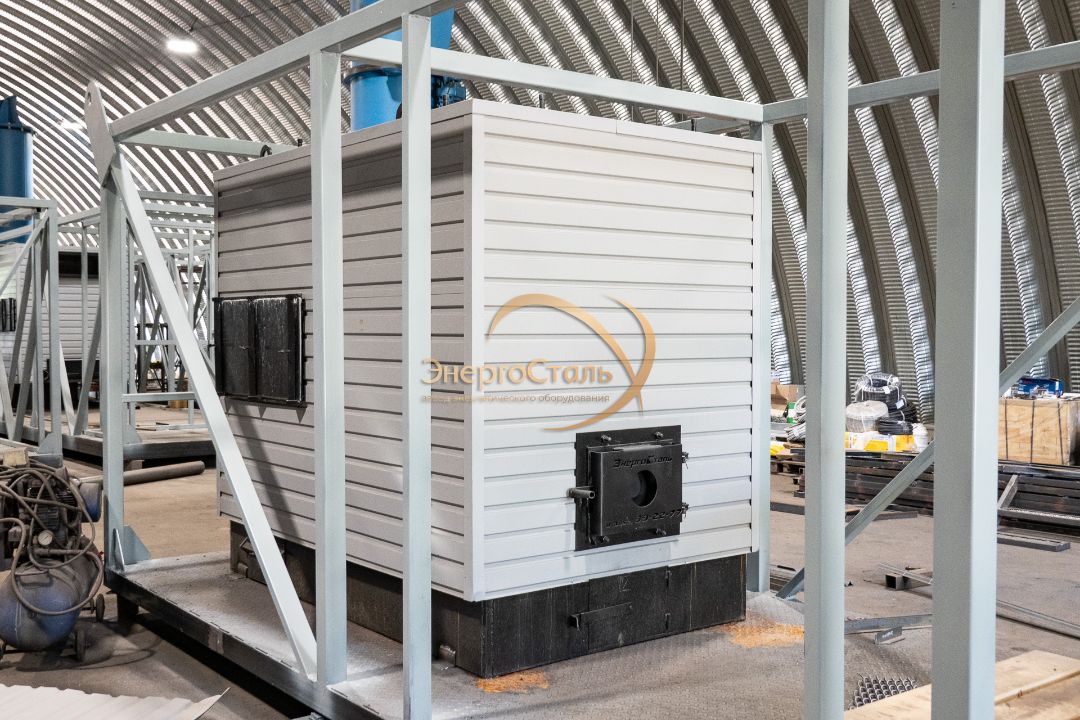

КВр в каркасе, заводская сборка

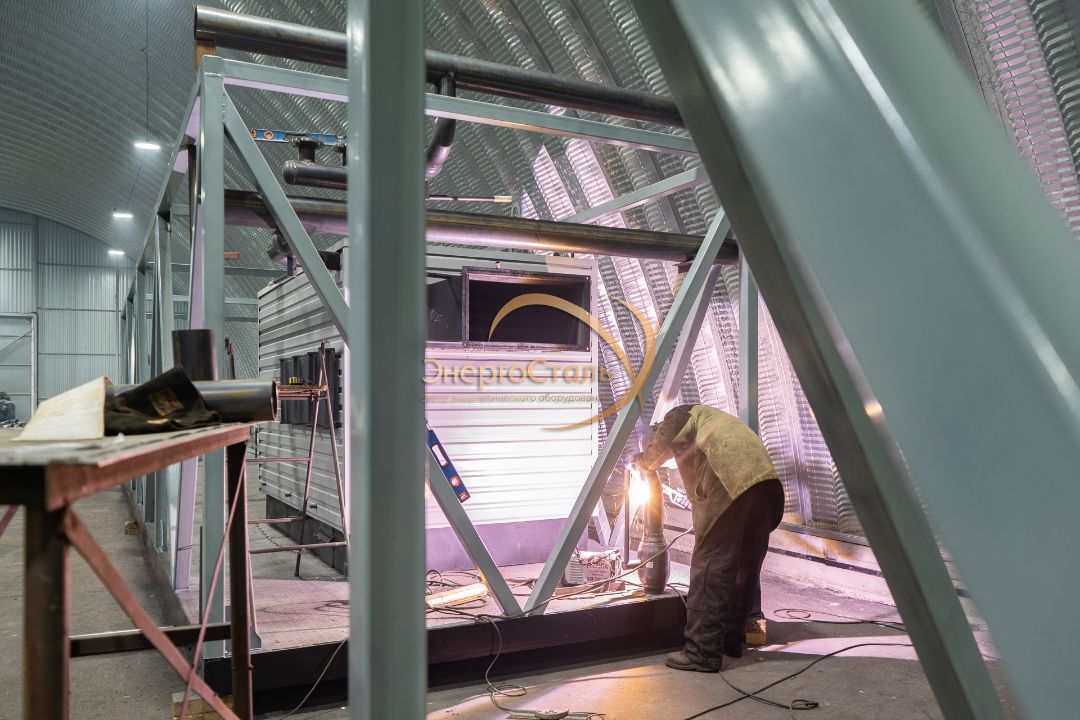

Сварка каркаса котла

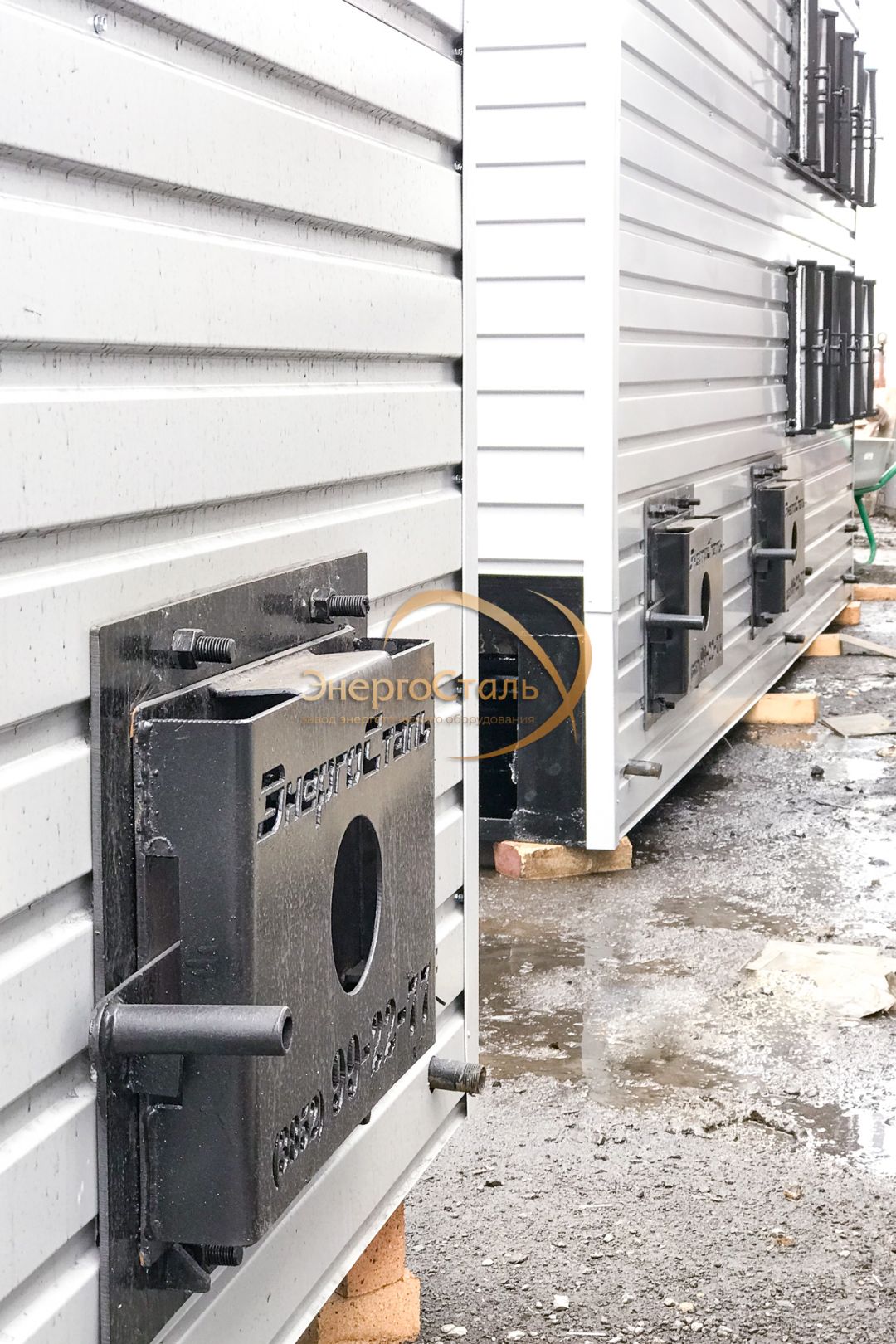

Топочная дверь КВр — крупный план

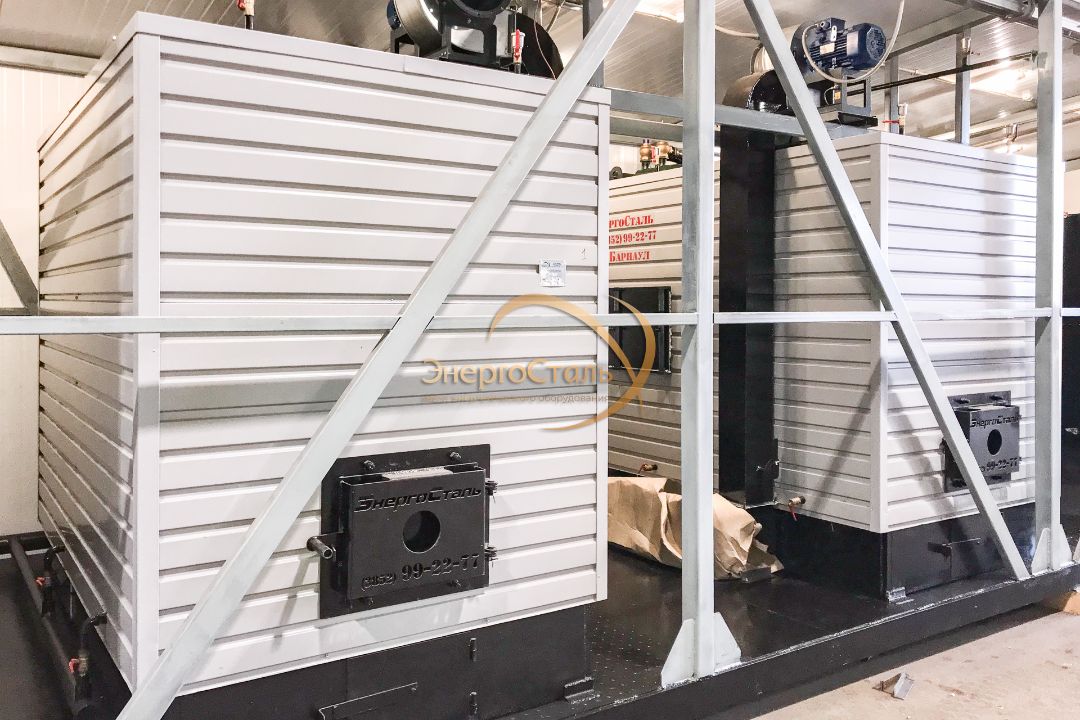

Линейка КВр на платформе

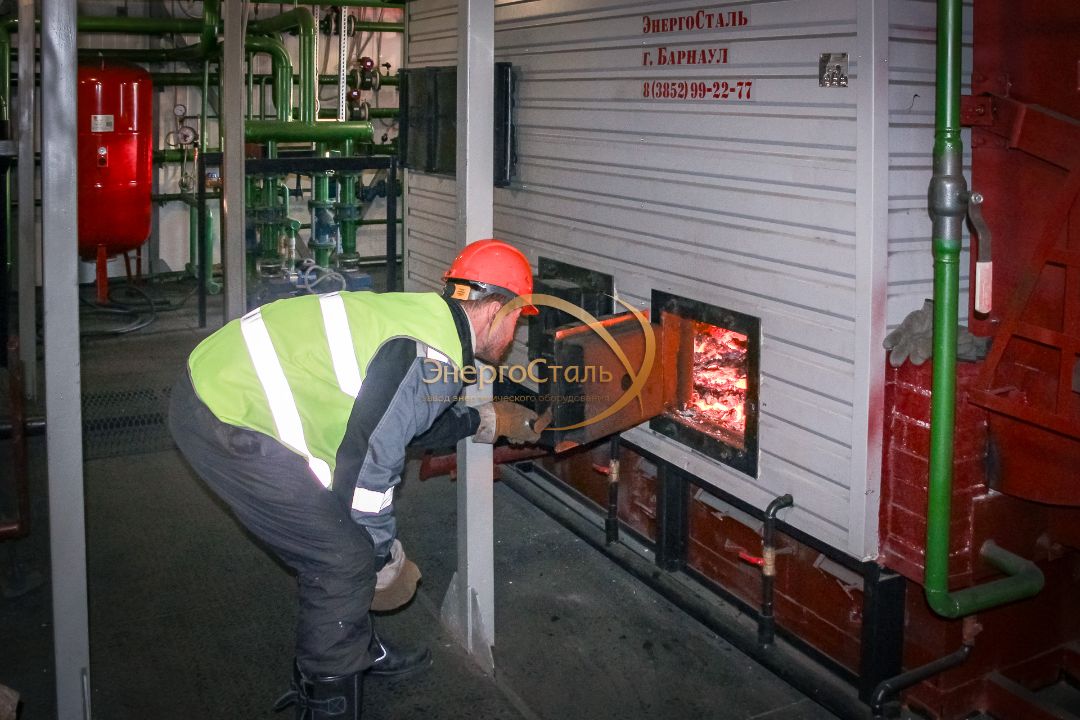

Растопка КВр вручную
КВр — стальные водогрейные котлы с ручной подачей топлива
Серия КВр предназначена для нагрева воды до 95 °С в системах отопления при принудительной циркуляции и рабочем давлении до 0,6 МПа. Базовое топливо — каменный и бурый уголь (возможны варианты: дрова, торфобрикеты — по проекту).
Конструктив
- Газоплотная трубная часть на раме с лёгкой обмуровкой.
- Обмуровка: прошивные базальтовые маты + профлист.
- Установка без капитального фундамента — достаточно ровной площадки.
Гидравлика и надёжность
- Диаметр труб — 48–57 мм (по мощности).
- Оптимальная схема и скорости потока — устойчивость к накипи при воде средней жёсткости.

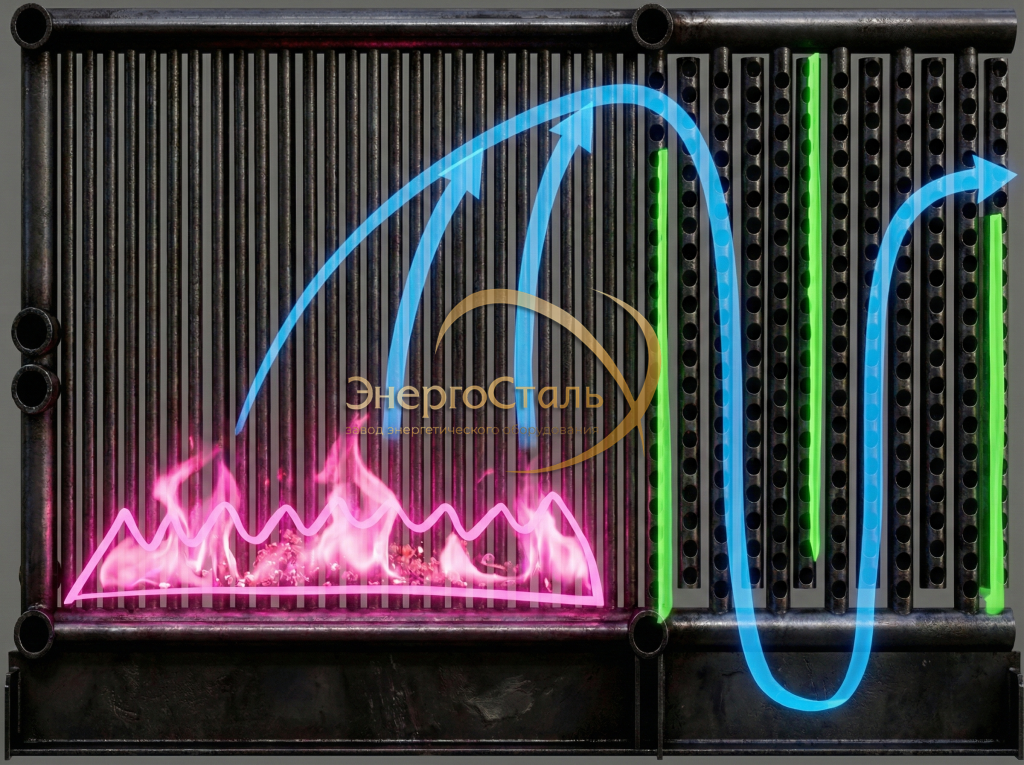

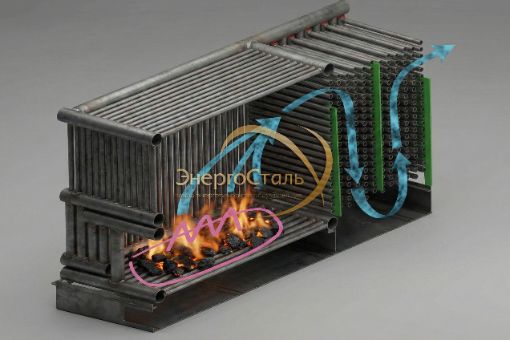

- Двухходовой газоход, лючки для очистки конвективных поверхностей.
Топка и комплектация
- Топочные устройства: колосники, ОУР (охлаждаемая уголковая решётка), поворотные колосники — по ТЗ.
- Опции: дымосос, циклон/золоуловитель, сетевые/питательные насосы.
- Поставка одним транспортабельным блоком в изоляции и обшивке.
Технические характеристики (серия КВр)
| Модель | Теплопроизводительность | Отапливаемая площадь / объём | Гидр. сопротивление | Номинальный расход воды | T дымовых | Разрежение в топке | Расход расчётного топлива* | Габариты Д×Ш×В, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| КВр-0,15 | 0,15МВт (0,12) | 1500 м² / 3750 м³ | 0,04 МПа | 4,8 м³/ч | ~200 °С | 20–40 Па | 46/79 кг/ч | 1520×1050×1500 | 750 кг |
| КВр-0,25 | 0,25МВт (0,22) | 2500 м² / 6250 м³ | 0,05 МПа | 8,8 м³/ч | ~200 °С | 20–40 Па | 71/122 кг/ч | 1800×1050×1900 | 1100 кг |
| КВр-0,39 | 0,39МВт (0,34) | 3900 м² / 9750 м³ | 0,05 МПа | 13,6 м³/ч | ~200 °С | 20–40 Па | 113/193 кг/ч | 1700×1400×2200 | 1500 кг |
| КВр-0,63 | 0,63МВт (0,54) | 6300 м² / 15750 м³ | 0,06 МПа | 21,6 м³/ч | ~200 °С | 20–40 Па | 168/287 кг/ч | 2200×1400×2200 | 2000 кг |
| КВр-0,93 | 0,93МВт (0,8) | 9300 м² / 23250 м³ | 0,06 МПа | 32,0 м³/ч | ~200 °С | 20–40 Па | 210/359 кг/ч | 2550×1650×2300 | 2500 кг |
| КВр-1,16 | 1,16МВт (1,0) | 11600 м² / 29000 м³ | 0,07 МПа | 40,0 м³/ч | ~200 °С | 20–40 Па | 262/449 кг/ч | 2800×1900×2300 | 3000 кг |
| КВр-1,45 | 1,45МВт (1,25) | 14500 м² / 36250 м³ | 0,08 МПа | 50,0 м³/ч | ~200 °С | 20–40 Па | 315/538 кг/ч | 3400×1900×2200 | 3400 кг |
| КВр-1,74 | 1,74МВт (1,5) | 17400 м² / 43500 м³ | 0,09 МПа | 60,0 м³/ч | ~200 °С | 20–40 Па | 420/718 кг/ч | 4050×1900×2200 | 3800 кг |
* Расчётное топливо: каменный уголь Q≈5600 ккал/кг; бурый уголь Q≈3275 ккал/кг.
