Циклоны и золоуловители
для котельных
Сухая очистка дымовых газов без реагентов. БЦ-2, БЦ-259, БЦ-512 — батарейные циклоны для котлов любой мощности. ЦН — универсальные пылеуловители. ЗУ — горизонтальные золоуловители. Производство Барнаул.
5 типов циклонов и золоуловителей
Подбираем тип под производительность котла, температуру газов и требуемую степень очистки.

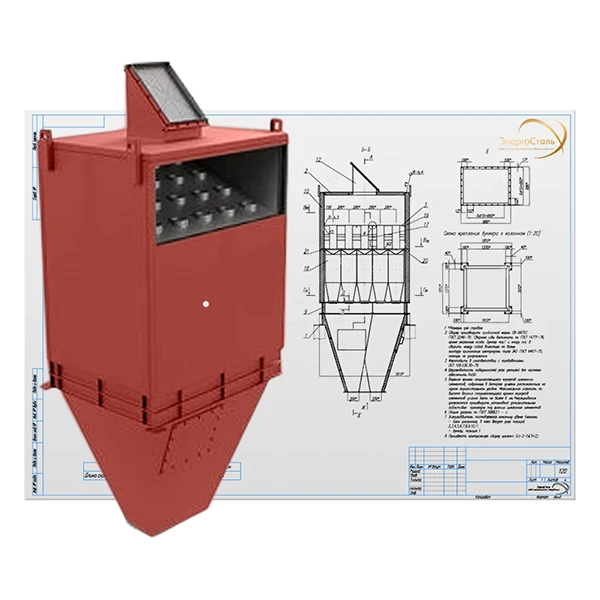

Блочный золоуловитель для котлов малой мощности. Две параллельные секции с шиберным отключением для работы на частичных нагрузках. Предохранительный клапан на верхней панели.
- Две параллельные секции с шибером
- Сухое улавливание без реагентов
- Теплоизолированный кожух, бункер золы
- Предохранительный клапан безопасности

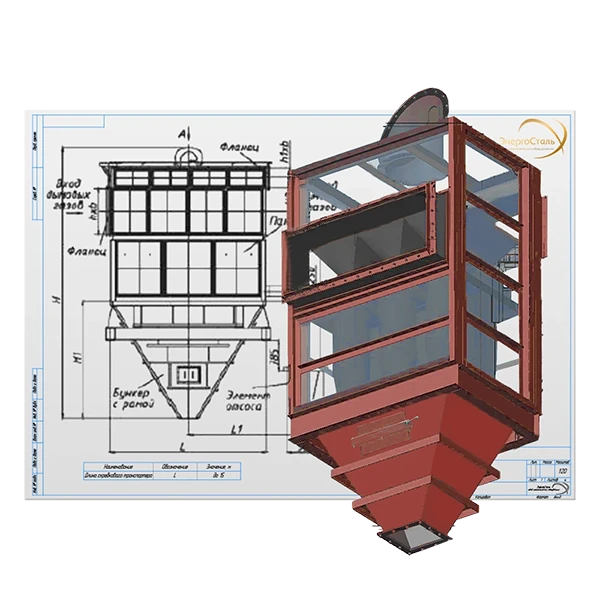

Для паровых котлов 2,5–15 т/ч и водогрейных 1–10 Гкал/ч. Три параллельные секции с шиберным отключением сохраняют степень очистки при частичных нагрузках. Элементы Ø259 мм.
- Производительность: 2,5–15 т/ч / 1–10 Гкал/ч
- Три секции, шибера отключения
- Диаметр элементов Ø259 мм
- Теплоизолированный кожух, бункер

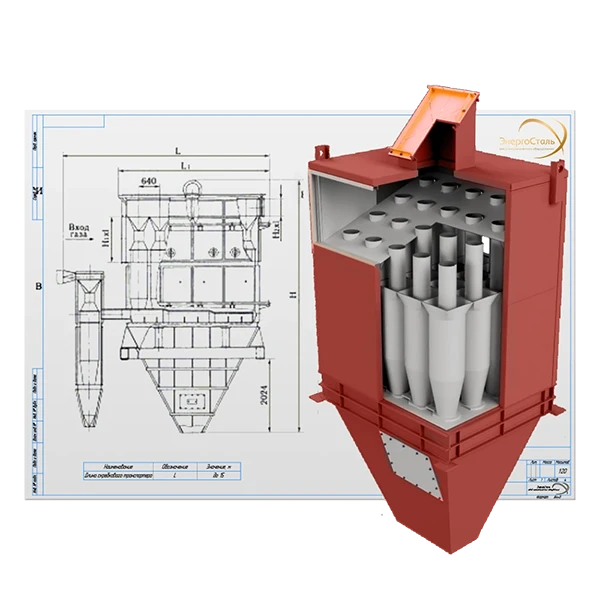

Высокопроизводительная золоочистка для котлов 25–512 т/ч и 10–50 Гкал/ч. Температура газов до 400 °C. Степень очистки 92–94% (версия с рециркуляцией «Р»).
- Производительность: 25–512 т/ч / 10–50 Гкал/ч
- Диаметр элементов Ø512 мм
- Базовое (~92%) и с рециркуляцией «Р» (~94%)
- Температура газов до 400 °C

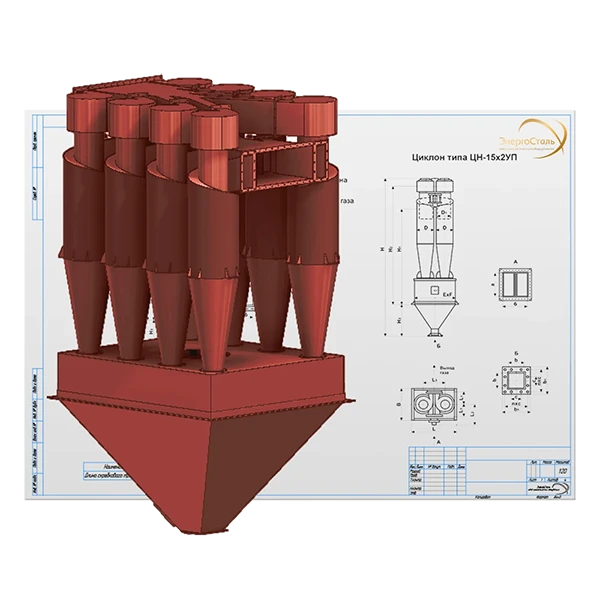

Универсальные пылеуловители для технологических и дымовых газов: сушка, обжиг, агломерация, котлы, аспирация. Одиночное и групповое исполнение 2–14 элементов.
- Типы: угол входа 24°/15°/11°
- Групповые: 2–14 элементов
- Камера: «У» — улитка, «С» — сборник
- Применение: энергетика, металлургия, химия

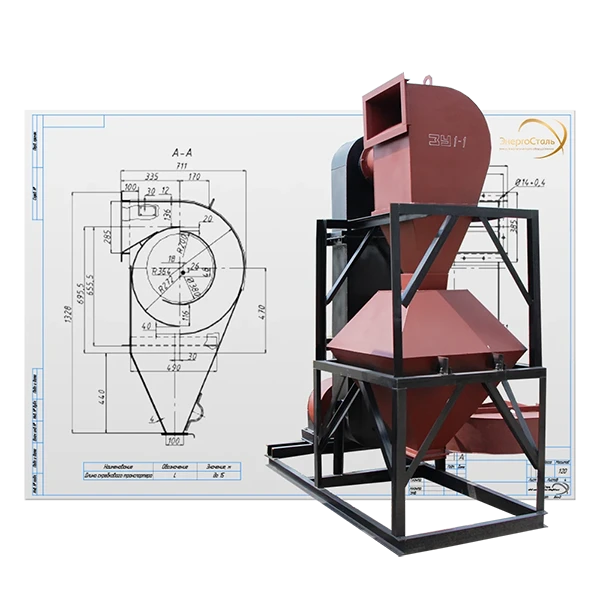

Инерционный горизонтальный золоуловитель для частиц >50 мкм. Температура газов до 260 °C. Работает при −60…+40 °C в помещении и под навесом. Без реагентов.
- Улавливает частицы >50 мкм
- Температура газов до 260 °C
- Эксплуатация: −60…+40 °C
- Прямоугольный вход, круглый выход
Подбор под ваш котёл: Тип, количество секций и исполнение определяются расчётом по производительности котла и температуре газов. Подбираем в комплекте — циклон + дымосос + труба. Позвоните: +7 (3852) 99-22-77
Как работает циклонная золоочистка
Запылённые дымовые газы от котла через входной патрубок поступают в циклонные элементы.
Лопатки закрутки создают вращательное движение. Частицы по инерции прижимаются к стенке и оседают в конусе.
Зола накапливается в бункере. Очищенный газ уходит через выхлопные трубы к дымососу.
Циклон перед дымососом защищает рабочее колесо от абразивного износа и стабилизирует тягу.
+7 (3852) 99-22-77Часто задаваемые вопросы
Нужен ли золоуловитель обязательно?
При мощности котельной от 0,5 МВт и выше циклонный золоуловитель обязателен по нормам охраны атмосферного воздуха. Конкретный тип и КПД фиксирует экологический раздел проекта.
Как выбрать между БЦ-2, БЦ-259 и БЦ-512?
БЦ-2 — для котлов малой мощности. БЦ-259 — для котлов 2,5–15 т/ч (1–10 Гкал/ч). БЦ-512 — для мощных котлов 25–512 т/ч (10–50 Гкал/ч, газы до 400 °C). Подбор — по расчёту.
Где устанавливается циклон в газовом тракте?
После котла и перед дымососом/дымовой трубой, согласно проекту газоходов. Это защищает рабочее колесо дымососа и снижает запылённость газохода.
Нужны ли реагенты или вода?
Нет. Все циклоны — сухие золоуловители. Работают по принципу центробежной сепарации без реагентов и водоподготовки.
Зачем нужны секции с шиберами?
На малых нагрузках котла скорость газа падает и эффективность снижается. Шиберное отключение секций позволяет поддерживать расчётную скорость и сохранять степень очистки.
Каков срок поставки?
Стандартные позиции — 30–45 рабочих дней. Крупные исполнения БЦ-512 и нестандартные компоновки — уточняются при заказе. Поставляем в комплекте с котлом и дымососом.
Укажите параметры — инженер подберёт тип и пришлёт КП в течение рабочего дня.
