Механические топки
для угольных котельных
ТШПм, ЗП-РПК, ТЛЗМ, ТЧЗМ/ТЧЗ/ТЧМ — от 0,8 до 75 МВт. КПД 90%, диапазон регулирования 36–110%, автоматическое удаление шлака. Производство Барнаул, поставка по РФ и СНГ.

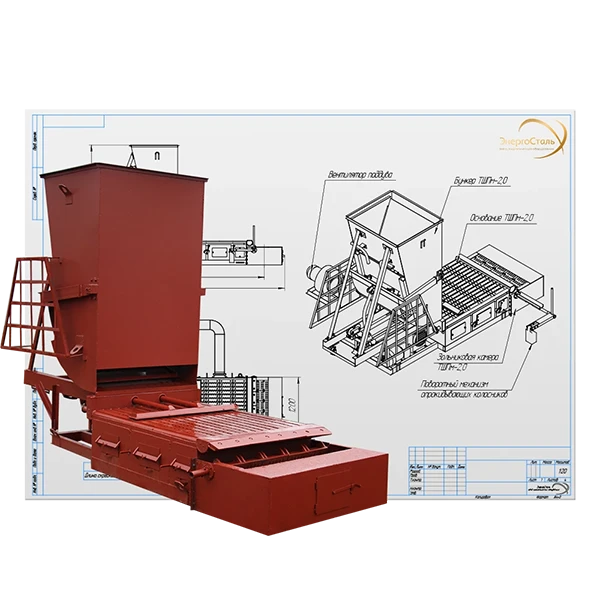

ТШПм — КПД 90%, диапазон 36–110%, 10 лет без капремонта

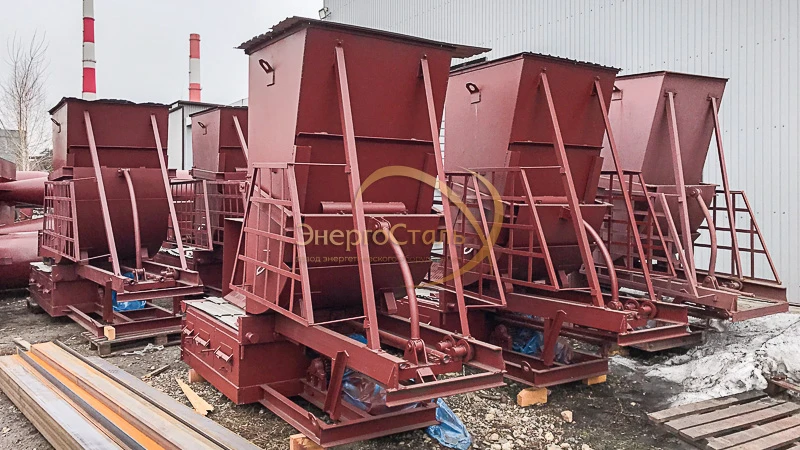

Механические топки ТШПм — проверенное решение для сжигания каменного и бурого угля в водогрейных котлах 0,8–2,5 МВт. Три зоны поддува, шурующая планка препятствует спеканию, автоматическое удаление шлака без остановки котла. Поставляются как в составе котлов серии КВм и МКУ, так и отдельно — для модернизации существующих котельных.
Комплектация поставки
- Топочный блок на раме с бункером подачи угля
- Шурующая планка с приводом и редуктором
- Трубная колосниковая решётка с водяным охлаждением
- Дутьевой вентилятор с системой управления
- Щит автоматики с защитами, реле времени, терморегулятором и ЭКМ
Технические характеристики топок ТШПм
| Параметр | ТШПм-0,8 | ТШПм-1,45 | ТШПм-1,5 | ТШПм-2,0 | ТШПм-2,5 |
|---|---|---|---|---|---|
| Номинальная мощность, МВт | 0,8 | 1,45 | 1,5 | 2,0 | 2,5 |
| КПД, %, не менее | 90 | ||||
| Вид топлива | Каменный и бурый уголь | ||||
| Диапазон нагрузки, % | 36–110 | ||||
| Ширина колосникового полотна, м | 0,8 | 0,97 | 0,86 | 1,18 | 1,18 |
| Длина колосникового полотна, м | 0,95 | 1,14 | 4,5 | 4,5 | 5,3 |
| Активная площадь полотна, м² | 0,8 | 1,2 | 1,25 | 1,75 | 2,34 |
| Макс. размер куска, мм | 100 | ||||
| Влажность топлива, %, не более | 40 | ||||
| Зольность топлива, %, не более | 38 | ||||
| Содержание мелочи 0–6 мм, % | 50 | ||||
| Коэффициент избытка воздуха | 1,4–1,6 | ||||
| Габариты L×B×H, м | 2,8×0,8×2,0 | 3,3×0,98×2,6 | 3,93×0,86×2,5 | 3,93×1,18×2,5 | 5,3×1,18×2,54 |
| Масса, т | 1,3 | 1,85 | 1,4 | 1,6 | 2,4 |

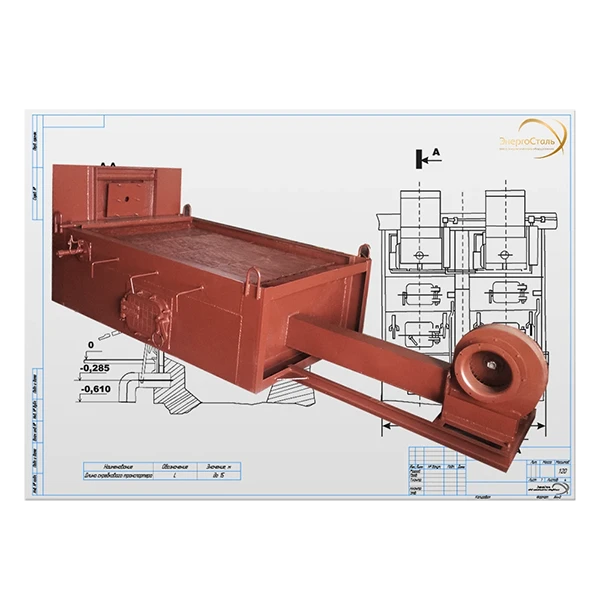

ЗП-РПК — антрацит, бурый уголь, влажное топливо
Полумеханические топки ЗП-РПК с пневмомеханическим забрасывателем и поворотными колосниками — для сжигания всех видов твёрдого топлива: от влажного бурого угля до антрацита. Интенсивное нижнее зажигание обеспечивает надёжный розжиг трудновоспламеняющихся углей.
Принцип работы
- Пневмомеханический забрасыватель — непрерывная подача на горящий слой
- Поворотные колосники — равномерное нижнее зажигание по всей решётке
- Комбинированная подача (механика + пневматика) — полное сгорание пыли
- Интенсивное нижнее зажигание — стабильный розжиг влажных углей
Применение
- Паровые и водогрейные котлы производственных котельных
- Промышленные печи с требованием к многотопливности
- Объекты с переменным качеством угля и антрацита
- Удалённые регионы с ограниченным выбором топлива
Совместимость с запчастями ТЧЗМ/ТЧЗ/ТЧМ: топки ЗП-РПК используют аналогичный ассортимент колосников, цепей, валов и приводов ПТБ-1200/РТ-3000. Запасные части поставляем со склада и под заказ.

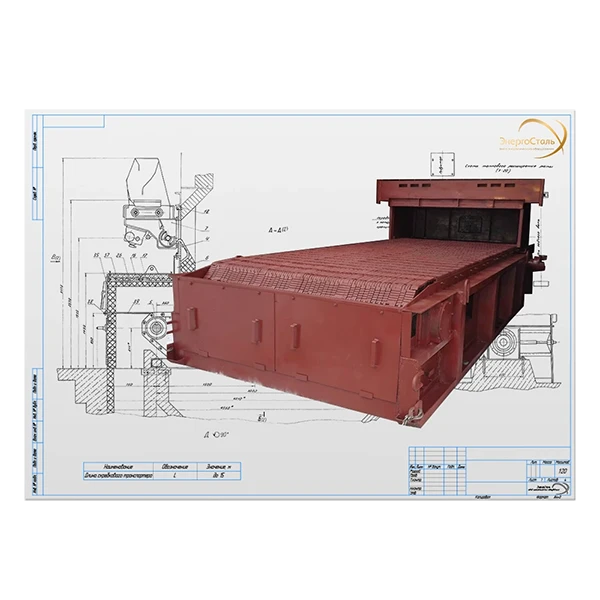

ТЛЗМ — до 10 т/ч пара, до 6 МВт тепла, 6 модификаций
Механические топки ТЛЗМ — для котельных средней мощности. Обратное движение цепной ленточной решётки создаёт равномерное нижнее зажигание по всей площади колосников. Потери от химического недожога ≤0,75%.
- Равномерное горение — цепная решётка и нижнее зажигание по всей площади
- Комбинированная подача — механика + пневматика для пылевых фракций
- Автоматизация — управление горением снижает трудозатраты персонала
- Широкий диапазон — 25–100% от номинала для переменных тепловых нагрузок
Технические характеристики ТЛЗМ
| Параметр | ТЛЗМ-0,81/3,0 | ТЛЗМ-2-1,87/2,4 | ТЛЗМ-2-1,87/3,0 | ТЛЗМ-2-1,87/3,5 | ТЛЗМ-2-2,7/3,0 | ТЛЗМ-2-2,7/4,0 |
|---|---|---|---|---|---|---|
| Топливо | Каменные и бурые угли | |||||
| Диапазон нагрузки, % | 25–100 | |||||
| Ширина полотна, мм | 810 | 1870 | 1870 | 1870 | 2700 | 2700 |
| Расстояние между осями, мм | 3000 | 2400 | 3000 | 3500 | 3000 | 4000 |
| Хим. недожог, % | ≤ 0,75 | |||||
| Мех. недожог, % | ≤ 10,0 | |||||
| Макс. размер куска, мм | 40 | |||||
| Влажность, % | до 40 | |||||
| Зольность, % | до 35 | |||||
| Масса, т | 21,2 | 25,3 | 28,8 | 33,4 | 24,4 | 26,8 |

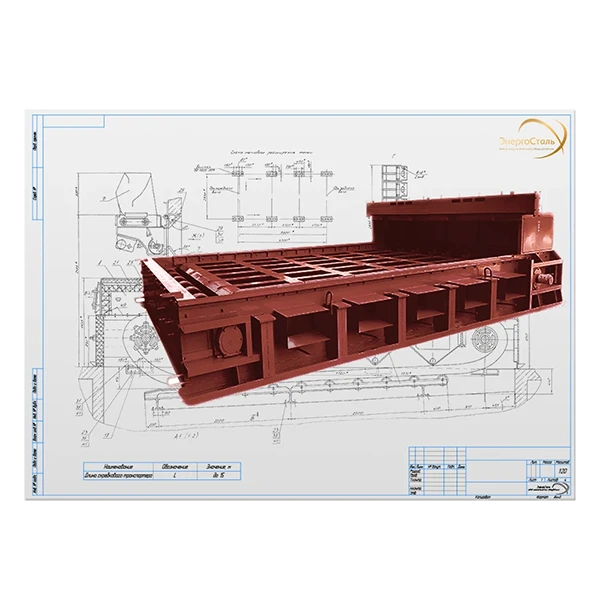

ТЧЗМ-2 / ТЧЗ / ТЧМ — до 75 МВт тепла, до 25 т/ч пара
Три серии промышленных топок для крупных котельных, ТЭЦ и промпредприятий. ТЧЗМ-2 — каменные и бурые угли; ТЧЗ и ТЧМ — универсальные, включая антрацит.
- Котельные и ТЭЦ с паровыми котлами ≤25 т/ч
- Промышленные производства — металлургия, цемент, химия
- Каменный, бурый уголь, антрацит (серии ТЧЗ и ТЧМ)
- Ширина полотна 2330–4920 мм, ось до ось 4000–8000 мм
Отличия серий
| Серия | Топливо | Диапазон нагрузки | Хим. недожог | Мех. недожог |
|---|---|---|---|---|
| ТЧЗМ-2 | Каменные и бурые угли | 25–100% | ≤ 0,5% | ≤ 7,0% |
| ТЧЗ | Угли + антрацит | 50–100% | 0,5–1,0% | ≤ 8,0% |
| ТЧМ | Угли + антрацит | 50–100% | ≤ 1,0% | 10–13,5% |
Ширина колосникового полотна от 2330 до 4920 мм. Расстояние между осями валов от 4000 до 8000 мм. 13 модификаций под любые условия.
Частые вопросы
Какой уголь можно использовать в топках ТШПм?
Топки ТШПм работают на каменном и буром угле с влажностью до 40%, зольностью до 38% и максимальным размером куска 100 мм. Допускается содержание мелочи (фракция 0–6 мм) до 50%.
Можно ли работать на пониженной мощности?
Да, топки ТШПм имеют диапазон регулирования нагрузки от 36% до 110% от номинала. Это позволяет гибко подстраиваться под потребности объекта и экономить топливо в межсезонье. Топки ТЛЗМ регулируются в диапазоне 25–100%.
В чём отличие ЗП-РПК от обычных механических топок?
ЗП-РПК использует комбинированную механико-пневматическую подачу и поворотные колосники с интенсивным нижним зажиганием. Это позволяет эффективно сжигать трудновоспламеняющиеся угли (в том числе влажные бурые) и антрациты, которые обычные топки жгут нестабильно.
В чём преимущество цепной решётки ТЛЗМ с обратным движением?
Обратное движение цепной ленточной решётки в сочетании с непрерывным забросом топлива создаёт равномерное нижнее зажигание по всей площади колосников. Это обеспечивает стабильное горение на всех режимах нагрузки и снижает потери от химического недожога до 0,75%.
Какие котлы подходят для топок ТЧЗМ, ТЧЗ, ТЧМ?
Топки работают под паровыми котлами до 25 т/ч пара и водогрейными котлами до 75 МВт тепла. Также применяются в промышленных печах металлургических, цементных и химических производств.
Входит ли автоматика в комплект поставки ТШПм?
Да, в комплект ТШПм входит щит управления с реле времени, терморегулятором ТУДЭ-4М, концевыми выключателями и электроконтактным манометром. Система обеспечивает автоматическую работу топки и защиту от аварийных ситуаций.
Поставляете ли запасные части к топкам?
Да. Поставляем полный ассортимент оригинальных запасных частей: колосники, цепи, валы, приводы ПТБ-1200 и РТ-3000, шлакосниматели, уплотнения, редукторы, электродвигатели. Детали со склада и под заказ, техническая поддержка на весь срок эксплуатации.
